¿Se puede instalar una barandilla en una cubierta de grava sin perforar la impermeabilización?
Sí, y acabamos de hacerlo en The Lady Elizabeth School, uno de los colegios más prestigiosos de Jávea (Alicante). Hemos protegido cinco cubiertas de grava con más de 230 metros de barandilla y 56 metros de línea de vida. De esa barandilla, 195 metros se han montado sin hacer ni un solo agujero.
Te contamos cómo lo hicimos y por qué es la mejor solución para este tipo de cubiertas.
El problema de anclar sistemas de seguridad en una cubierta de grava
Las cubiertas planas con acabado de grava son muy habituales en colegios, naves y edificios de oficinas. Bajo la capa de piedrecilla está la lámina impermeable, que es lo que protege el edificio del agua.
Una barandilla anclada de forma tradicional obliga a:
- Retirar la grava en cada punto de anclaje.
- Perforar la lámina impermeable y el soporte.
- Volver a sellar cada taladro.
Cada perforación es un posible punto de filtración en el futuro. En un centro educativo en funcionamiento, una gotera en un aula es un problema serio. Por eso el colegio necesitaba una solución que protegiera a los operarios de mantenimiento sin tocar la impermeabilización.
La solución: barandilla autoportante contrapesada

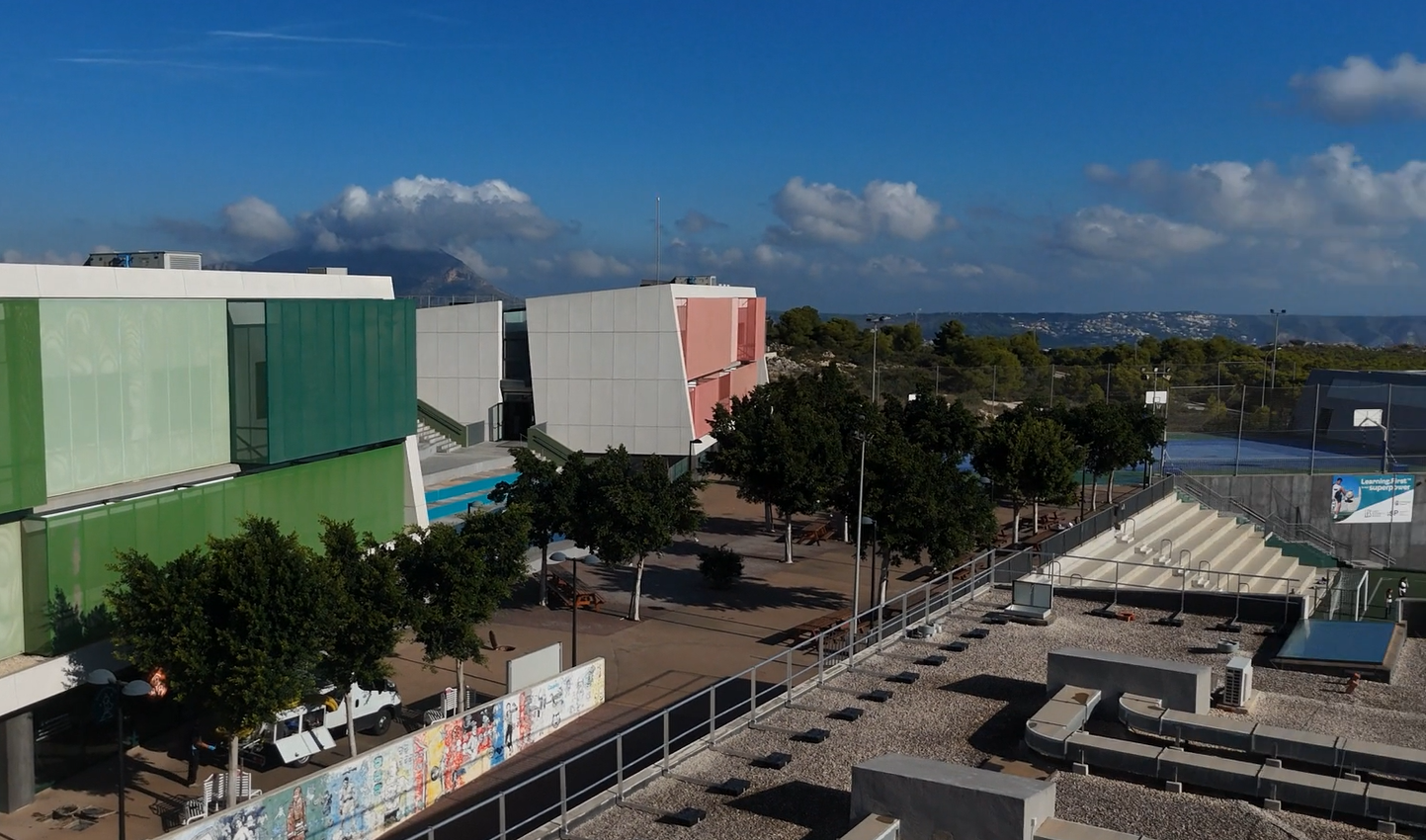

En los cuatro bloques del colegio instalamos una barandilla autoportante contrapesada del sistema M-SAFE. Va apoyada sobre la grava, sin anclajes: se mantiene en pie por su propio peso, gracias a contrapesos de plástico y hormigón y a una pata de refuerzo en cada montante.
La obra en cifras
- 4 bloques protegidos con barandilla autoportante
- 132 montantes de aluminio con pata de refuerzo
- 288 contrapesos de 12,5 kg (unos 3.600 kg en total)
- Unos 195 metros de barandilla con pasamanos y barra intermedia
- 0 perforaciones en la cubierta
Ventajas de la barandilla autoportante en cubiertas de grava
- No daña la impermeabilización: no hay taladros ni riesgo de filtraciones.
- No hay que levantar la grava ni rehacer la cubierta.
- Montaje rápido y limpio, compatible con la actividad diaria del colegio.
- Protección colectiva: protege a cualquier persona que suba, sin arnés ni formación específica.
- Desmontable y recolocable si cambia el uso de la cubierta.
- Perímetro continuo, con esquinas resueltas mediante piezas angulares.
Edificio principal: líneas de vida y barandilla a muro
En el edificio principal combinamos dos sistemas de protección.
Dos líneas de vida horizontales (56 metros)
Instalamos dos líneas de vida de cable, de 20 y 36 metros, con:
- Cable de acero inoxidable AISI 316 de 8 mm, muy resistente a la corrosión (clave en un ambiente costero como el de Jávea).
- Absorbedores de energía, que reducen el esfuerzo sobre el sistema y sobre el trabajador si hay una caída.
- Tensor, para mantener el cable a la tensión correcta.
- Pasantes intermedios, para recorrer toda la línea sin desengancharse.
- Señal en el acceso y placa identificativa de cada línea.
Barandilla fijada a muro
El perímetro del edificio principal se protegió con barandilla fijada a pared: 25 montantes y unos 37 metros de pasamanos con barra intermedia.
¿Barandilla o línea de vida? Cuándo elegir cada una
| Barandilla (protección colectiva) | Línea de vida (protección individual) | |
|---|---|---|
| ¿Quién está protegido? | Cualquier persona en la cubierta | Solo quien lleva arnés y está enganchado |
| ¿Necesita formación? | No | Sí, en uso de EPI |
| Uso ideal | Perímetros y zonas de paso frecuente | Zonas puntuales o donde no cabe barandilla |
| Prioridad en prevención | Primera opción | Cuando la colectiva no es viable |
La normativa de prevención de riesgos laborales da prioridad a la protección colectiva frente a la individual. Por eso, siempre que la cubierta lo permite, recomendamos barandilla.
Resumen de la obra
| Zona | Sistema | Medición |
|---|---|---|
| Bloques 1, 2, 3 y 4 | Barandilla autoportante contrapesada | ~195 m · 0 perforaciones |
| Edificio principal | Línea de vida de cable | 2 líneas · 56 m |
| Edificio principal | Barandilla fijada a muro | ~37 m |
| Total | 5 cubiertas de grava protegidas | +230 m de barandilla y 56 m de línea de vida |
Preguntas frecuentes
¿Se puede poner barandilla en una cubierta de grava sin perforar?
Sí. La barandilla autoportante contrapesada se apoya sobre la cubierta y se sujeta con contrapesos, sin anclajes. Es una de las mejores soluciones para cubiertas de grava e invertidas, porque no obliga a abrir la lámina impermeable.
¿Es igual de segura una barandilla sin anclajes?
Sí. Las barandillas autoportantes están diseñadas y ensayadas para soportar las cargas exigidas. Su estabilidad la dan los contrapesos y la pata de refuerzo de cada montante.
¿En qué cubiertas se puede instalar barandilla autoportante?
En cubiertas planas o con poca pendiente: de grava, invertidas, de lámina asfáltica o sintética, y de hormigón. Antes de cada proyecto revisamos el tipo de cubierta y su capacidad portante.
¿Cada cuánto hay que revisar una línea de vida?
Normalmente una vez al año, y siempre después de haber parado una caída. En Workprotec también hacemos el mantenimiento y la revisión periódica.
¿Trabajáis en Alicante y la Comunidad Valenciana?
Sí., en toda la Comunidad Valenciana (Alicante, Valencia y Castellón) y en el resto de España.
