Una solución diseñada a medida para garantizar el acceso seguro entre diferentes alturas y pendientes
Las cubiertas industriales concentran cada vez más instalaciones y equipos que requieren trabajos periódicos de mantenimiento, climatización, ventilación o futuras ampliaciones. Sin embargo, su propia geometría puede dificultar considerablemente el tránsito de los trabajadores y generar riesgos durante los desplazamientos.
Este era el caso de Rufete S.A., que necesitaba disponer de un sistema seguro que permitiera acceder y transitar por una cubierta especialmente compleja, formada por diferentes alturas y pendientes.

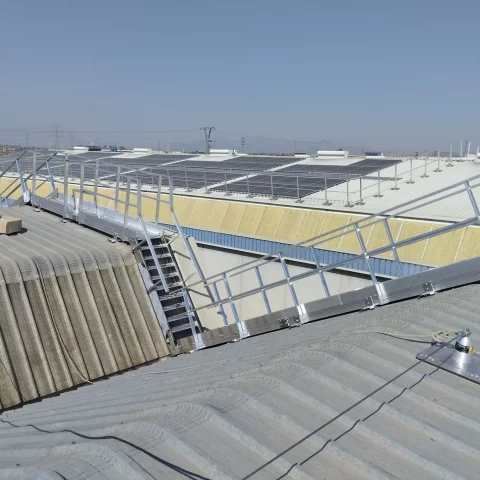

Para dar respuesta a esta necesidad, desde Workprotec diseñamos e instalamos una solución completamente a medida compuesta por pasarelas técnicas, escaleras, barandillas de seguridad y líneas de anclaje horizontales.
El reto: crear un recorrido seguro sobre una cubierta de gran complejidad
El principal objetivo del cliente era disponer de un acceso seguro que permitiera el tránsito por las diferentes alturas e inclinaciones de la cubierta.
La actuación estaba directamente relacionada con la incorporación de nuevos equipos de refrigeración destinados a mejorar las condiciones de trabajo en las instalaciones, pero la solución también debía facilitar futuros trabajos de inspección, mantenimiento y otras intervenciones sobre la cubierta.
La principal particularidad del proyecto era su geometría. La cubierta está formada por siete estructuras tipo “diente de sierra” y, dentro de cada una de ellas, existen tres inclinaciones diferentes.
Esta configuración hacía necesario diseñar un sistema específico capaz de adaptarse a cada cambio de pendiente y conectar todos los recorridos de forma segura.
Una solución completamente diseñada a medida
Tras analizar las características de la cubierta y las necesidades de acceso, el equipo técnico de Workprotec diseñó un sistema continuo que permite desplazarse de forma segura entre las diferentes alturas y pendientes.
La solución combina diferentes elementos en función de la inclinación de cada tramo.

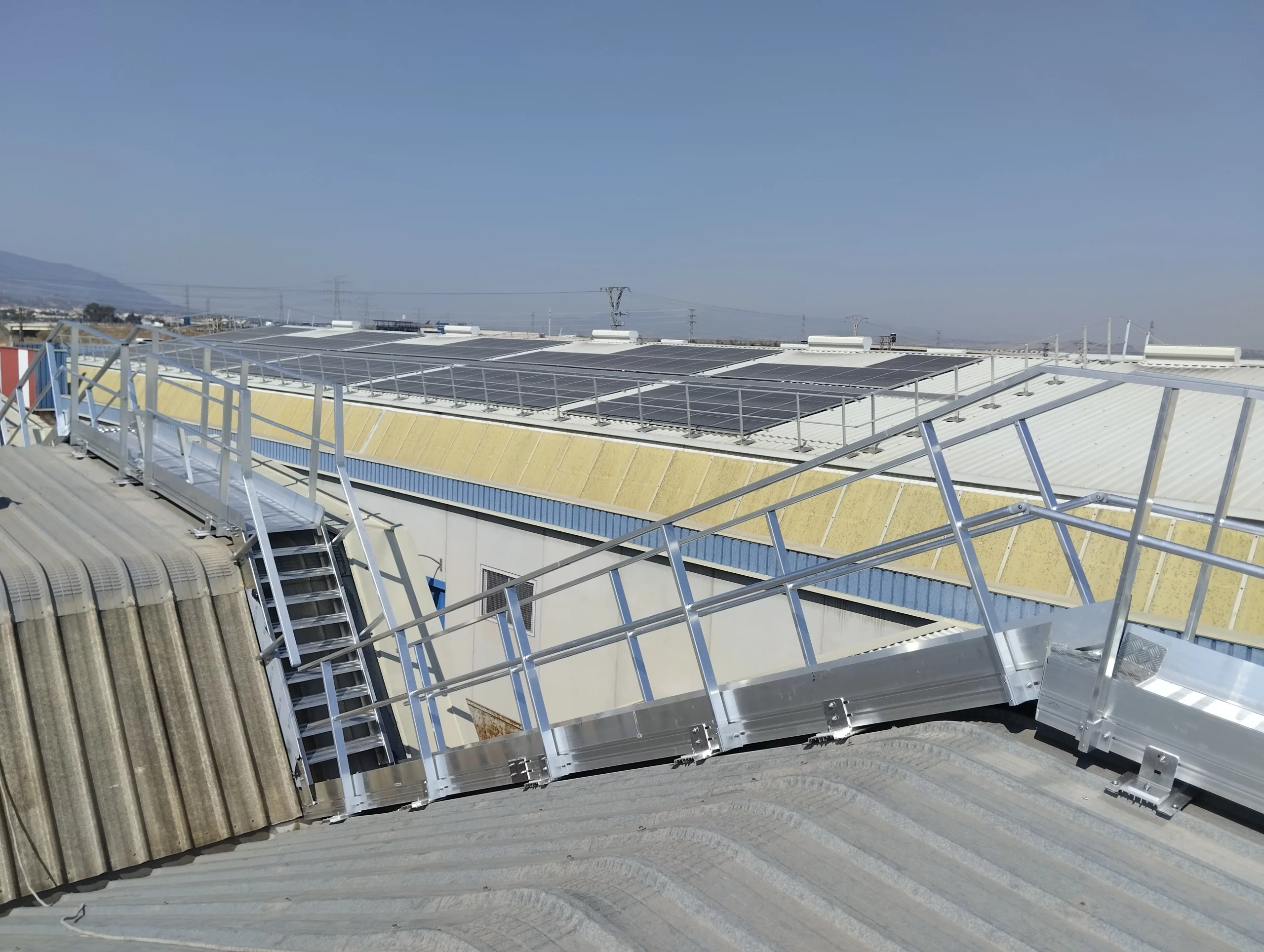

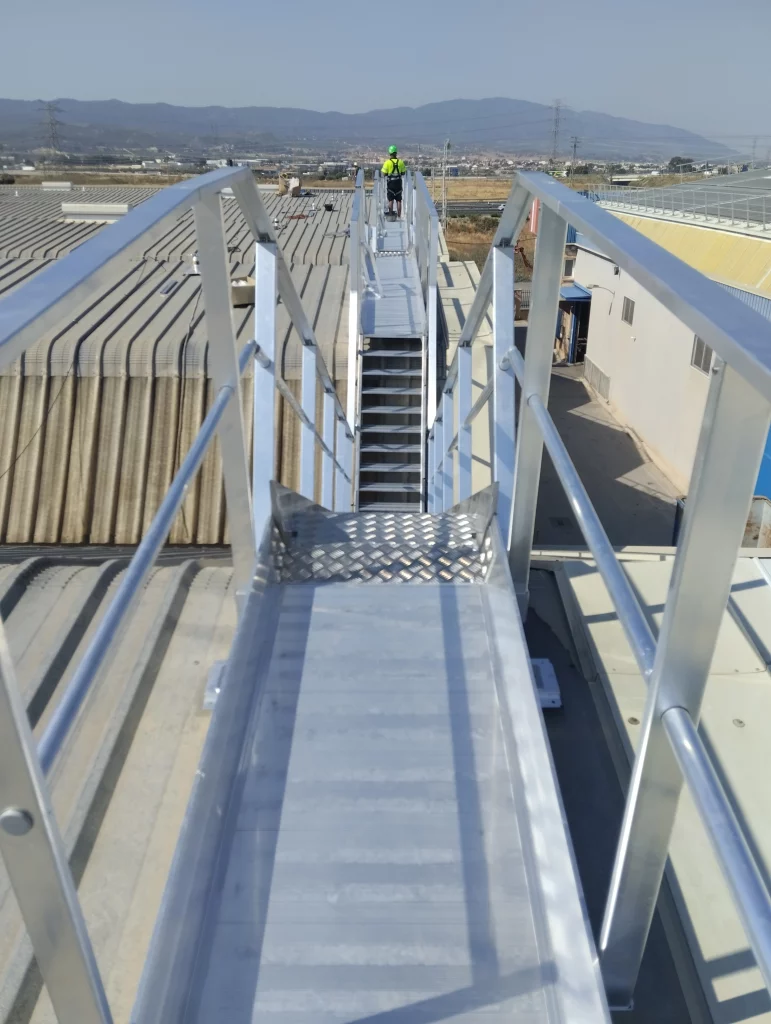

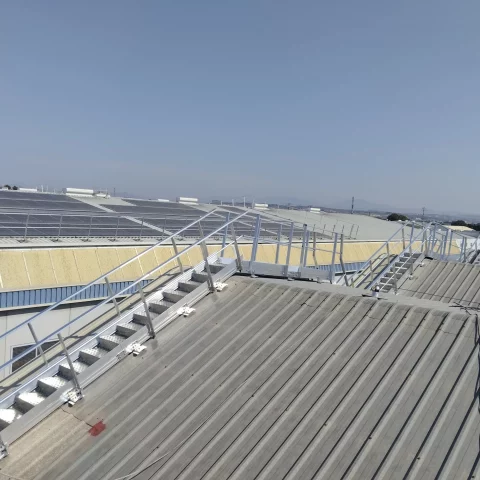

En las zonas de mayor pendiente, de hasta 56º y con presencia de lucernarios verticales, se instalaron escaleras con peldaños y barandillas de seguridad a ambos lados.

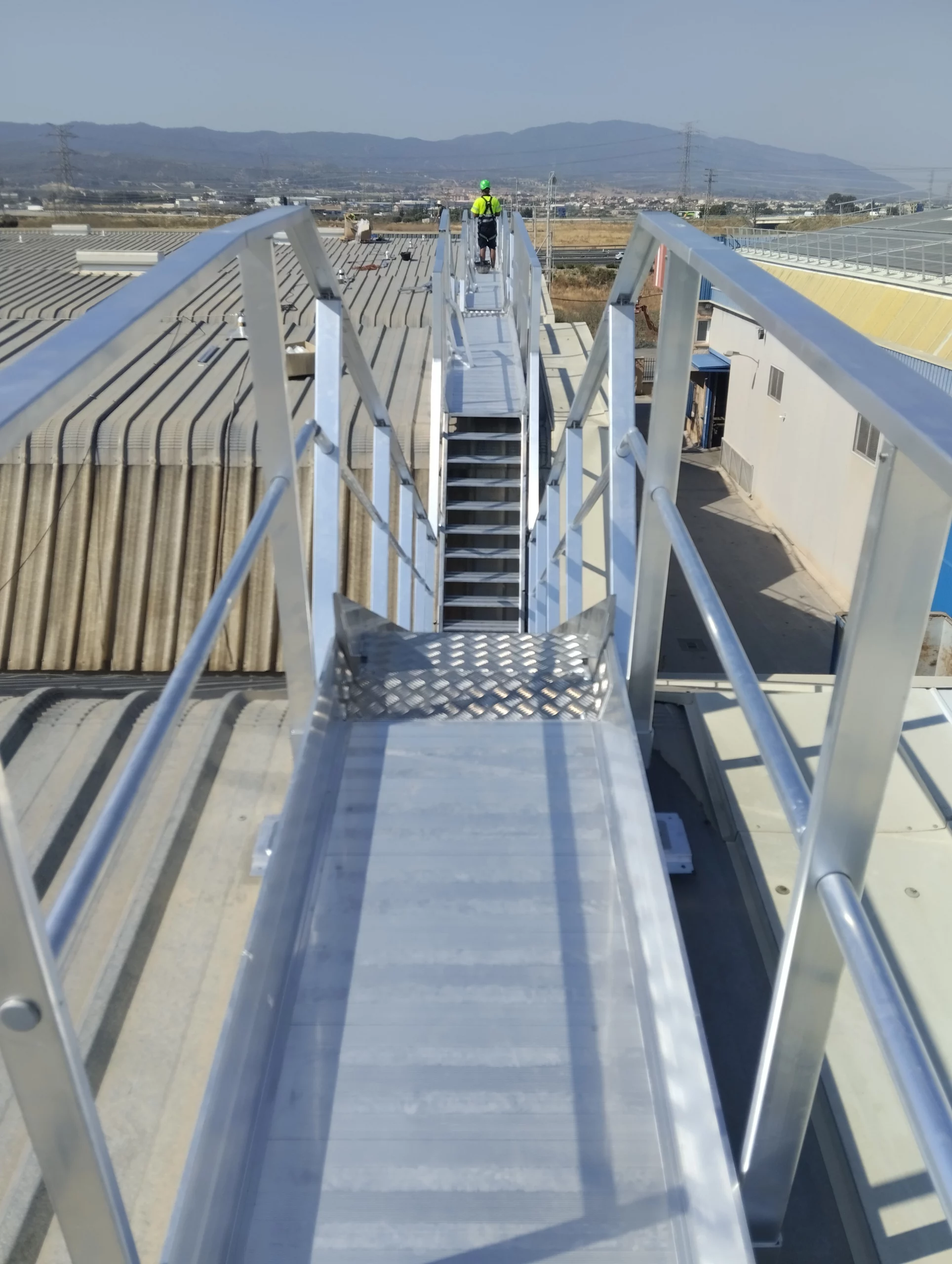

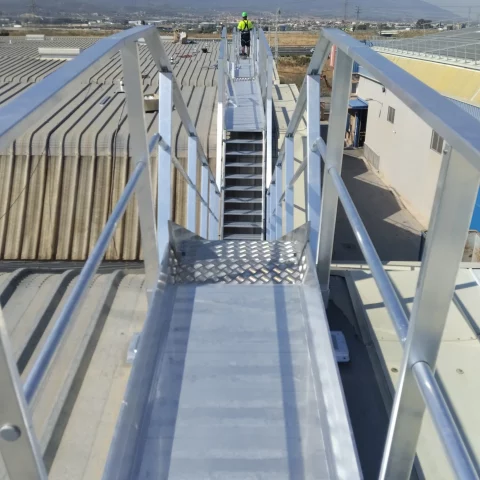

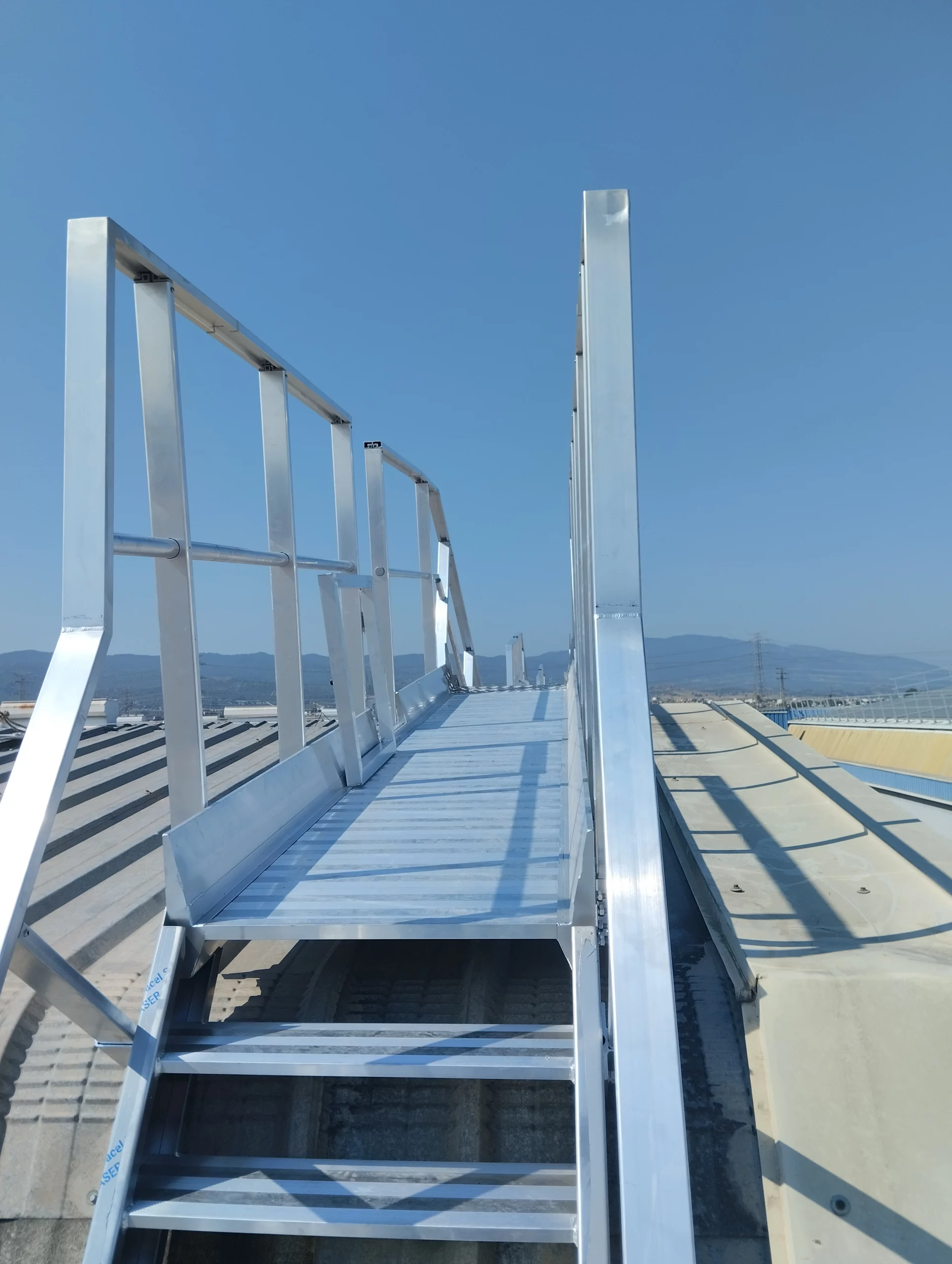

Estas escaleras conectan con un segundo tramo de aproximadamente 6º de inclinación, resuelto mediante una pasarela o pasillo técnico equipado igualmente con barandillas a ambos lados.

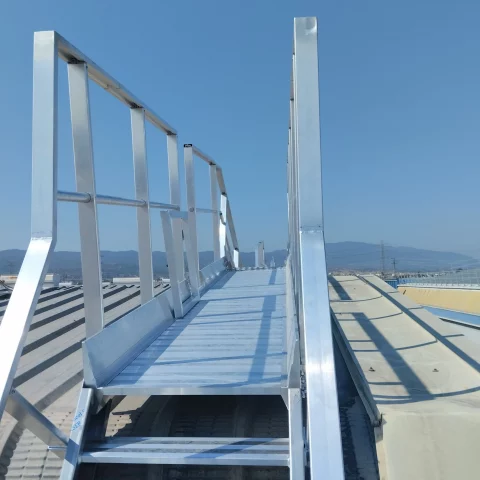

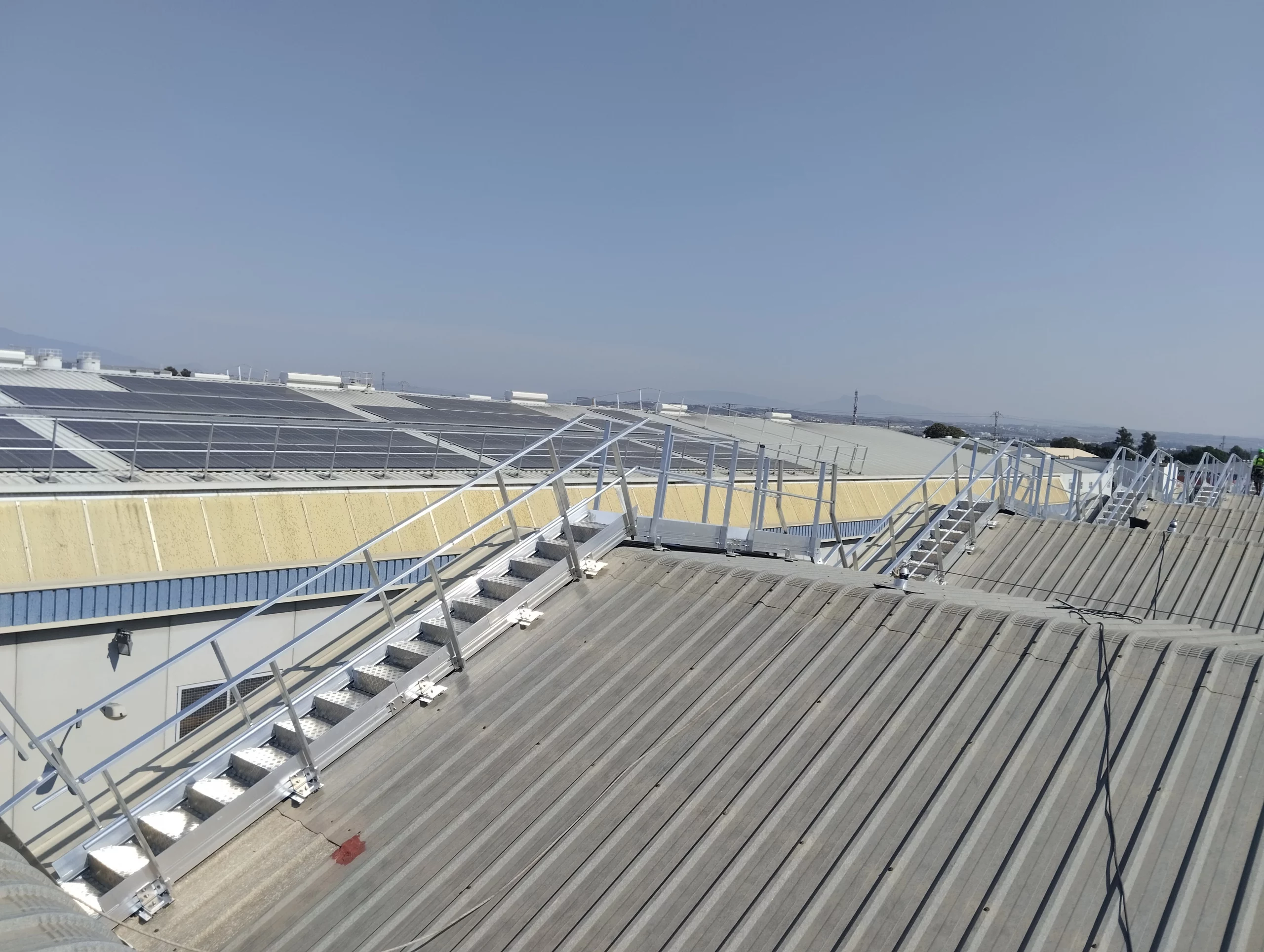

Finalmente, los tramos con una inclinación aproximada de 23º se resolvieron mediante pasarelas con peldaños que facilitan el tránsito y mejoran la estabilidad de los usuarios.

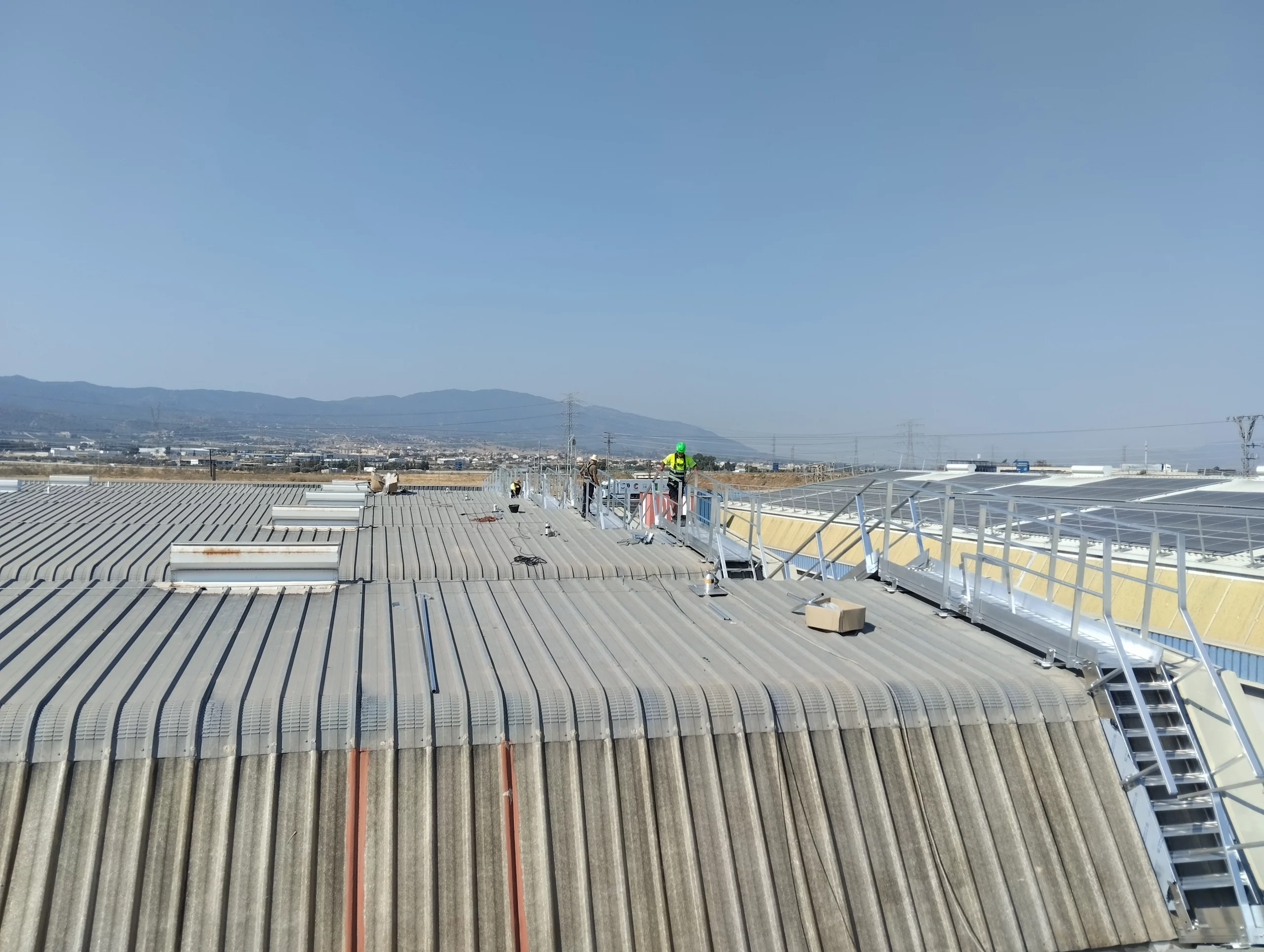

Todos los elementos están conectados entre sí, creando un recorrido continuo, delimitado y seguro sobre la cubierta.

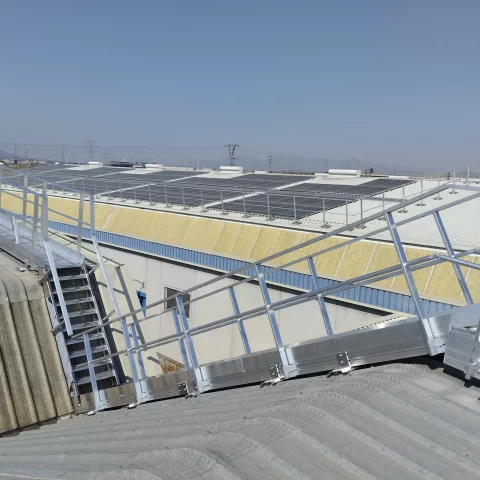

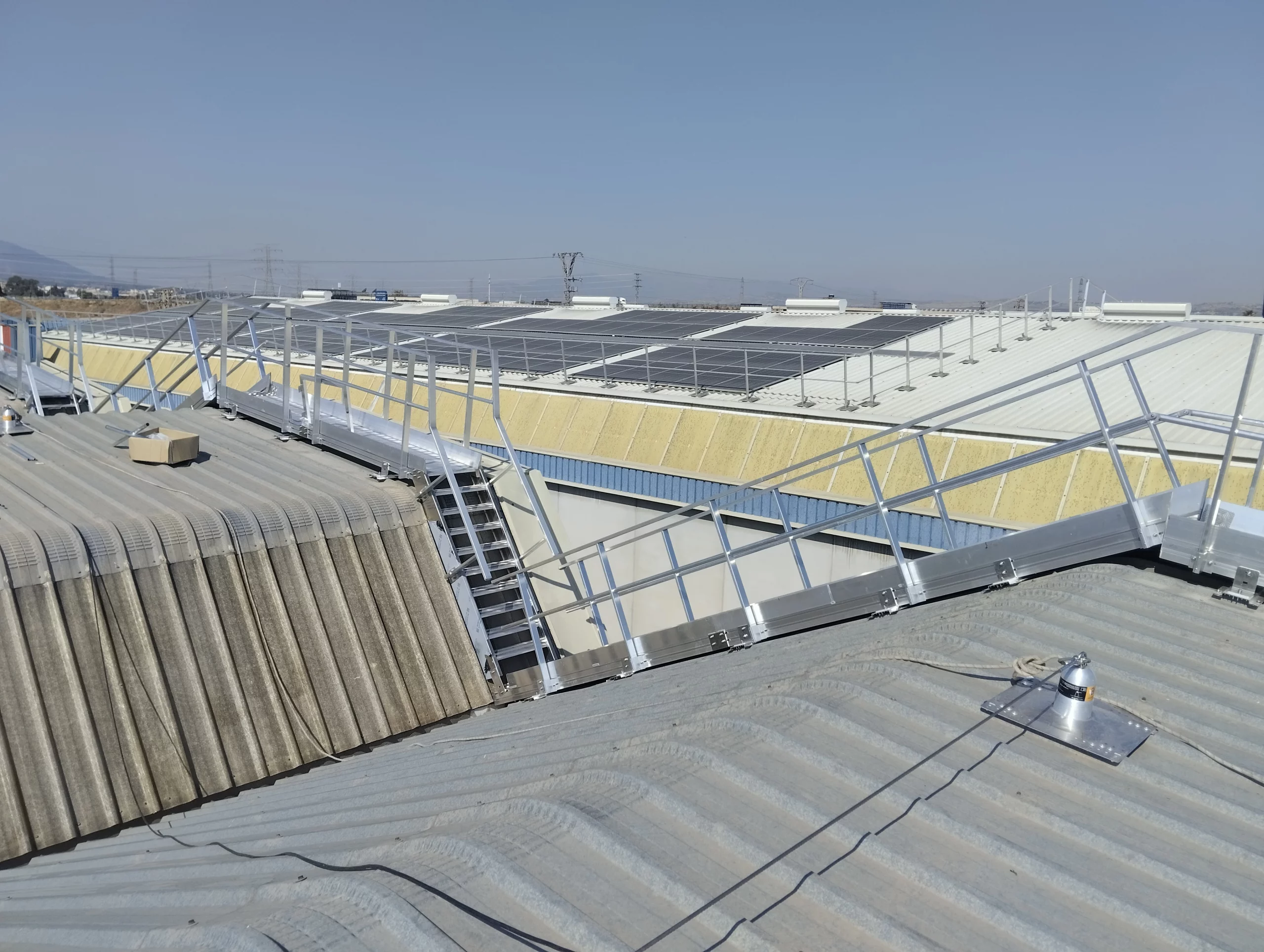

Además del sistema de protección colectiva, se instalaron siete líneas de anclaje horizontales que permiten acceder de forma segura a puntos específicos de la cubierta cuando determinados trabajos de mantenimiento requieren abandonar el recorrido protegido.
Para facilitar este acceso se incorporaron también siete puertas distribuidas a lo largo de la pasarela, conectando directamente el recorrido colectivo con las diferentes líneas de anclaje.
Características técnicas de la instalación
La actuación incluyó la instalación de:
- Pasarelas técnicas fabricadas en aluminio.
- Barandillas de seguridad a ambos lados del recorrido.
- Escaleras de acceso de aluminio.
- Pasarelas con peldaños adaptadas a los tramos inclinados.
- Siete líneas de anclaje horizontales fabricadas en acero inoxidable.
- Siete puertas de acceso desde la pasarela hacia las líneas de anclaje.
- Sistemas de fijación específicos sobre cubierta de chapa metálica mediante tornillería de aluminio preparada para soportar altas cargas.

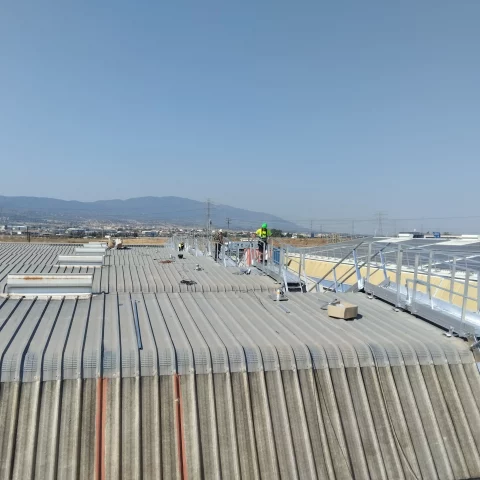

La pasarela y las barandillas constituyen un sistema de protección colectiva que permite el tránsito seguro de los trabajadores.
Por su parte, cada una de las siete líneas de anclaje horizontales está diseñada para permitir el uso simultáneo de hasta tres usuarios.
La utilización de aluminio y acero inoxidable proporciona, además, una elevada resistencia frente a la corrosión y las condiciones ambientales propias de una instalación industrial exterior.
El desafío del montaje
Uno de los principales retos de este tipo de proyectos es trasladar el diseño realizado sobre plano a una cubierta real.
En instalaciones de esta complejidad pueden aparecer pequeñas variaciones de medidas y geometrías que no siempre pueden contemplarse durante la fase inicial de diseño.
En este proyecto, la dificultad principal consistió en conseguir que todo el sistema quedara correctamente conectado y funcionara de manera conjunta, teniendo que adaptarse continuamente a las diferentes alturas e inclinaciones existentes.
La instalación tuvo que ajustarse sobre el terreno para garantizar la continuidad de todo el recorrido y mantener en cada tramo las condiciones necesarias de seguridad y accesibilidad.
A esta dificultad técnica se sumaron las elevadas temperaturas registradas durante la ejecución de los trabajos.
Para reducir los riesgos derivados de la exposición al calor, se estableció un protocolo específico de actuación con pausas programadas y una planificación adaptada a las condiciones climáticas.
La ejecución completa del proyecto tuvo una duración aproximada de tres semanas.
Seguridad colectiva y protección individual
Uno de los principales criterios del proyecto fue priorizar las medidas de protección colectiva.
La instalación de pasarelas, escaleras y barandillas permite que gran parte de los desplazamientos por la cubierta se realicen dentro de un recorrido permanentemente protegido, reduciendo la necesidad de utilizar sistemas de protección individual durante el tránsito habitual.
Las líneas de anclaje horizontales complementan esta protección y permiten acceder de forma segura a aquellos puntos concretos donde sea necesario realizar intervenciones fuera de la pasarela.
De esta forma, la instalación combina protección colectiva e individual en función de las necesidades específicas de cada zona de la cubierta.
Normativa aplicada
El diseño y ejecución del sistema se realizó teniendo en cuenta la normativa vigente aplicable en materia de prevención de riesgos laborales, trabajos en altura, medios de acceso permanente y sistemas de protección frente a caídas.
Entre las principales referencias normativas aplicables al proyecto se encuentran:
- Ley 31/1995 de Prevención de Riesgos Laborales.
- Real Decreto 1215/1997.
- Real Decreto 2177/2004.
- Real Decreto 486/1997.
- UNE-EN ISO 14122, relativa a medios de acceso permanentes a máquinas e instalaciones.
- UNE-EN 795, relativa a dispositivos de anclaje.
- EN 516, relativa a accesorios prefabricados para cubiertas.
La elección y configuración definitiva de los sistemas se realizó a partir del análisis específico de las características y riesgos presentes en la instalación.
Documentación técnica y puesta en servicio
Una vez finalizados los trabajos, se realizaron las correspondientes comprobaciones y verificaciones de la instalación.
El cliente recibió la documentación técnica asociada al proyecto, incluyendo los certificados de instalación, los planos correspondientes, los manuales de uso y mantenimiento y las recomendaciones para realizar las inspecciones periódicas de los sistemas instalados.
Beneficios de la instalación
La nueva instalación proporciona a Rufete S.A. un recorrido seguro y permanente para desplazarse por una cubierta especialmente compleja.
Entre sus principales beneficios destacan:
Mayor seguridad durante el tránsito
Las pasarelas, escaleras y barandillas permiten desplazarse de forma protegida entre las diferentes alturas y pendientes de la cubierta.
Acceso seguro a puntos específicos
Las siete líneas de anclaje horizontales permiten alcanzar zonas concretas de la cubierta para realizar trabajos de inspección y mantenimiento.
Una solución totalmente adaptada
El sistema ha sido diseñado específicamente teniendo en cuenta la geometría de los siete dientes de sierra y las diferentes inclinaciones presentes en cada uno de ellos.
Mejora de los trabajos de mantenimiento
La existencia de un recorrido definido facilita la organización de las intervenciones y permite acceder de forma más eficiente a las diferentes instalaciones de la cubierta.
Preparación para futuras actuaciones
La solución facilita tanto el mantenimiento de los nuevos equipos de refrigeración como futuras ampliaciones o instalaciones que puedan realizarse sobre la cubierta.
Protección de la propia cubierta
Al concentrar el tránsito de los trabajadores sobre un itinerario específico, se reduce el paso directo sobre otras zonas de la cubierta y el posible deterioro provocado por los desplazamientos habituales.
Ingeniería y seguridad adaptadas a cada proyecto
La actuación realizada para Rufete S.A. es un ejemplo de cómo cada instalación requiere un estudio específico y una solución adaptada a sus características reales.
La combinación de siete dientes de sierra, cambios constantes de altura y pendientes de hasta 56º convirtió este proyecto en una instalación especialmente singular.
El resultado es un sistema completamente conectado que combina pasarelas, escaleras, barandillas y líneas de anclaje para crear un recorrido seguro y permanente sobre toda la cubierta.
En Workprotec desarrollamos soluciones de seguridad en altura adaptadas a cada proyecto, abordando todo el proceso desde el estudio y la planificación inicial hasta el diseño, montaje, puesta en servicio y entrega de la documentación técnica correspondiente.
Porque cuando se trabaja en altura, una solución realmente segura debe adaptarse a la instalación y no al contrario.
