Escaleras verticales fijas

Escaleras verticales fijas para acceso a cubiertas de un colegio

Antecedentes

Instalación de escaleras verticales fijas a cubiertas en un colegio de niños para el mantenimiento y revisión de las instalaciones, sumideros, bajantes, etc.

En Workprotec hemos instalado escaleras verticales de acceso fijas a las cubiertas (también llamadas escaleras de gato) en un colegio de niños para el mantenimiento y revisión de las instalaciones, sumideros, bajantes… de una forma cómoda y segura para los usuarios, teniendo muy en cuenta el ambiente donde estarán ubicadas al tratarse de niños de corta edad.

Norma exigible

Existen 2 tipos de escaleras verticales fijas en función de la aplicación típica:

  • Escaleras Verticales Fijas para el MANTENIMIENTO DE UN EDIFICIO conforme norma DIN 18799
  • Escaleras Verticales Fijas para el MANTENIMIENTO DE MÁQUINAS conforme norma DIN EN ISO 14122-4

Las especificaciones técnicas de ambas escaleras son similares, pero tienen variaciones, vamos a exponer a continuación las más relevantes:

Escaleras verticales fijas conforme norma DIN 18799-1 (Edificios)
  • El peldaño superior debe encontrarse al nivel de la salida.
  • A partir de una altura de 10.000 mm la escalera debe contar con desplazamiento.
  • La longitud máxima de un tramo de escalera no puede ser superior a 10.000 mm. A partir de los 6.000 mm además es necesario una plataforma intermedia como descansillo.
  • Los desplazamientos deben estar dispuestos a distancias regulares.
Reglamentación excepcional
  • Si la construcción impide los desplazamientos, entonces la escalera también podrá ser de un solo tramo por encima de los 10.000 mm. En ese caso el desplazamiento será sustituido por un descansillo.
Salida
  • El hueco entre la escalera de acceso y el nivel de salida no puede exceder los 75 mm.
    Esto se soluciona con un escalón de salida cuando la distancia estándar a la pared, de la escalera al edificio, es de 210 mm.
Fijación
  • La fijación a la pared estándar presenta una distancia desde el eje de larguero al edificio de 210 mm.
  • Para otras distancias respecto a la pared existen otras posibilidades de fijación.
  • La distancia entre las fijaciones mismas no puede exceder los 2.000 mm, debiendo ser colocadas preferentemente justo por debajo de los peldaños.
Protección dorsal
  • Distancia desde el anillo de protección dorsal inferior al suelo entre 2.200 mm y 3.000 mm.
  • Protección dorsal obligatoria a partir de 5.000 mm de altura de acceso.
Escaleras verticales fijas conforme norma DIN EN ISO 14122-4 (Máquinas)
  • El peldaño superior debe cerrar al mismo nivel que la superficie de salida.
  • A partir de una altura de 10.000 mm la escalera debe contar con desplazamiento.
  • La longitud de un tramo de escalera no puede ser superior a 6.000 mm.
  • Los desplazamientos deben estar dispuestos a distancias regulares.
Reglamentación excepcional
  • Si la construcción impide los desplazamientos, entonces la escalera también podrá ser de un solo tramo por encima de los 10.000 mm. En ese caso el desplazamiento será sustituido por un descansillo.
Salida
  • Según la norma DIN EN ISO 14122-4 el punto de salida debe cumplir los máximos requisitos de seguridad. La salida debe estar asegurada con un cierre de paso con cierre automático y la distancia entre la escalera y la máquina no puede exceder los 75 mm.
  • El larguero de la salida tiene que estar unido a la superficie de salida por una barandilla de 1.500 mm de longitud a ambos lados.
Fijación
  • La fijación a la pared estándar tiene una distancia de 210 mm entre el eje del larguero y la máquina.
  • La distancia entre los puntos de fijación no puede ser superior a 2.000 mm y deberán ser instalados preferentemente justo por debajo de los peldaños.
Protección dorsal
  • Distancia desde el anillo de protección dorsal inferior al suelo entre 2.200 mm y 3.000 mm.
  • Protección dorsal obligatoria a partir de 3.000 mm de altura de subida.
Nuestro proyecto

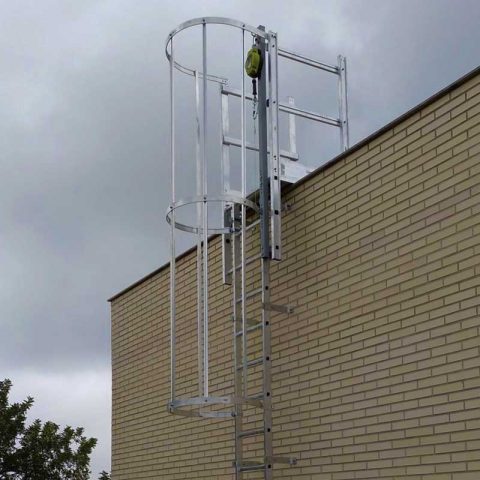

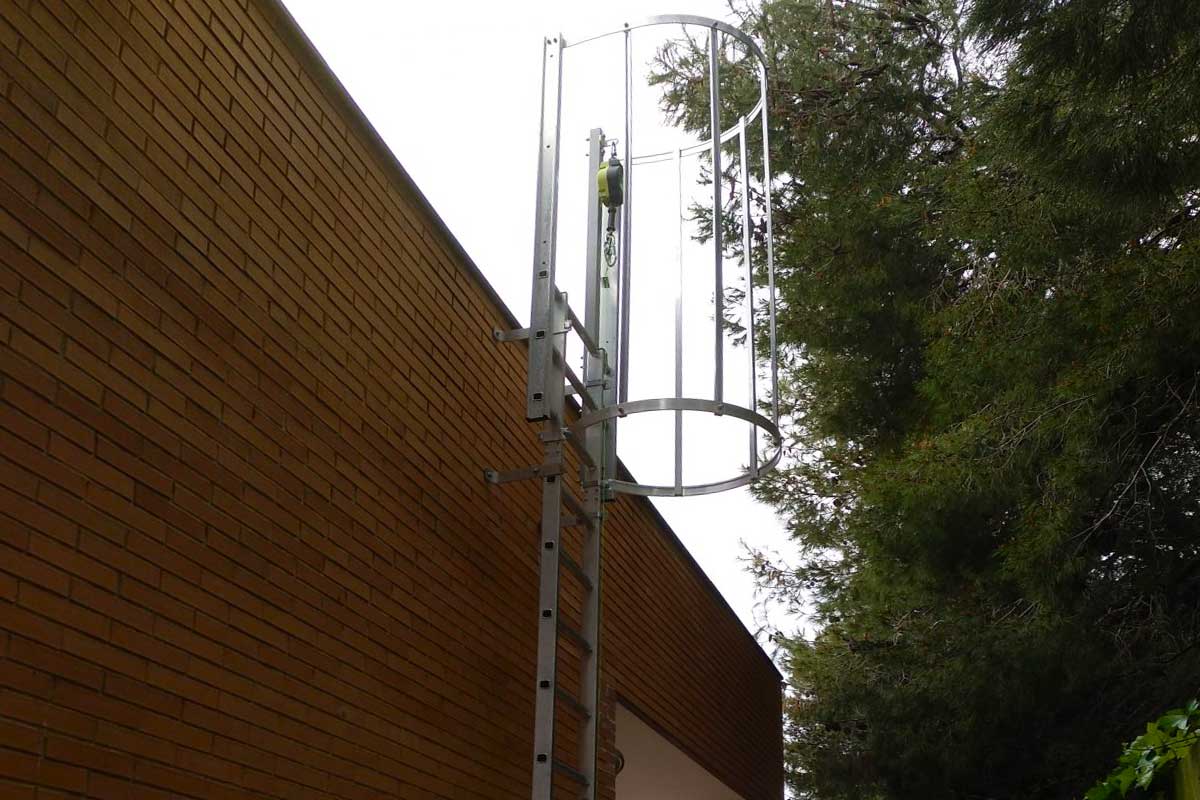

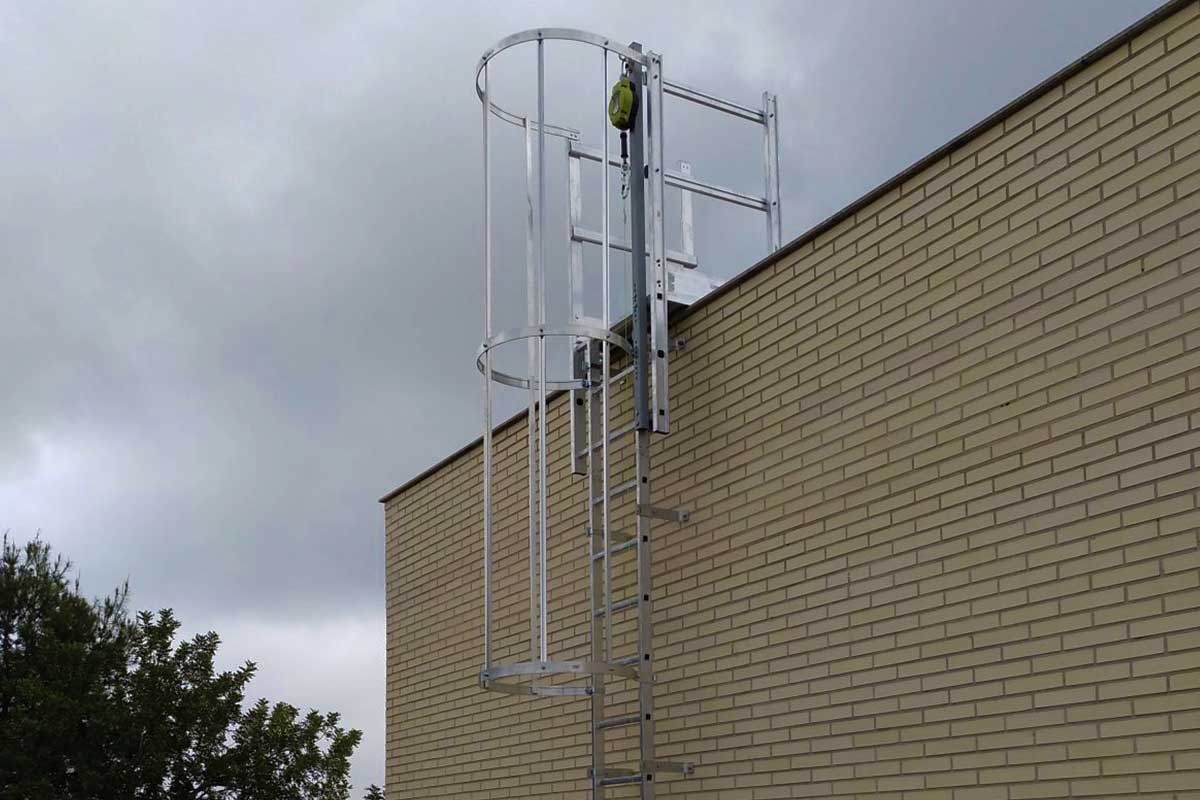

Características de las escaleras instaladas

Hemos optado por las escaleras verticales fijas para edificios conforme norma DIN 18799-1 con las siguientes características:

  • Medida de las Escaleras: 4.800 mm y 6.300 mm
  • Material: Aluminio natural (10 años de garantía sin mantenimiento)

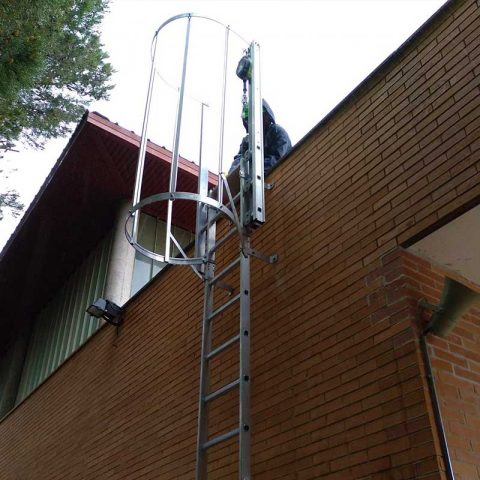

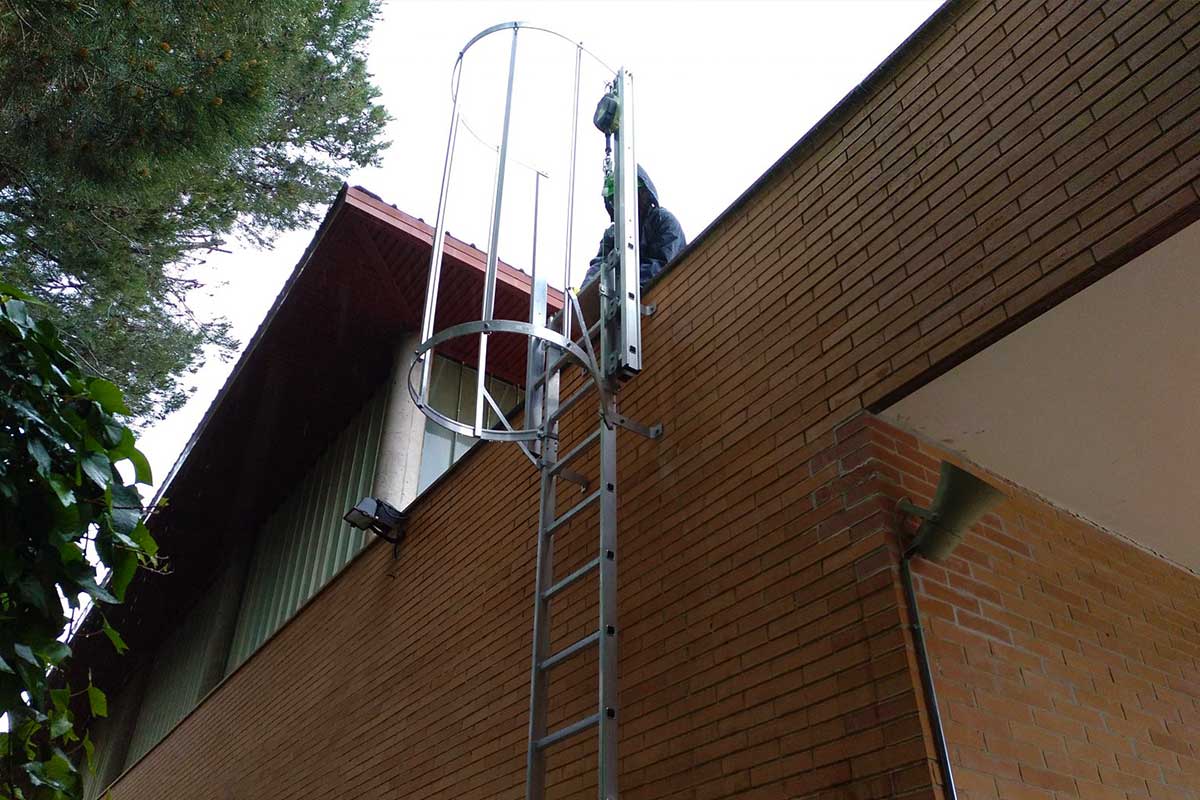

  • Protección dorsal: anillos

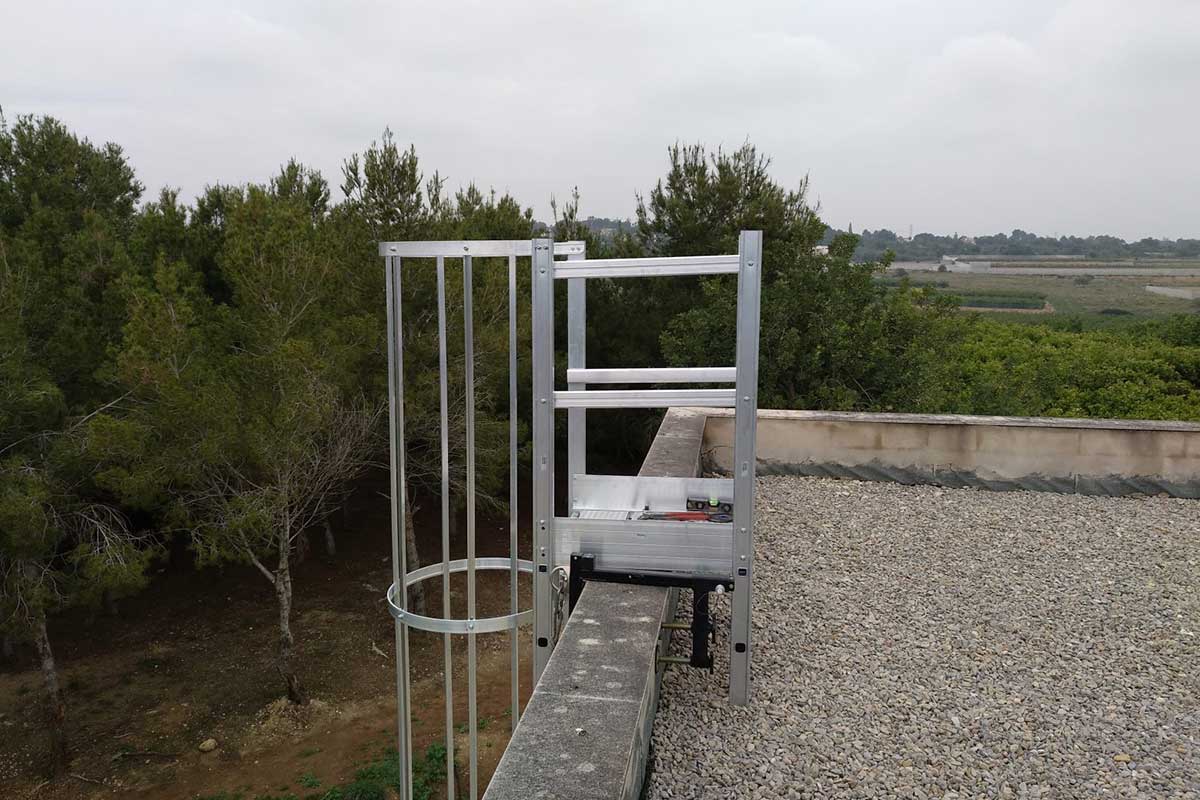

  • Tramo de salida superior con puente de 725 mm (protegida con paso de peto metálico, barandillas laterales y bajada a cubierta en la escalera de altura 6.300 mm).

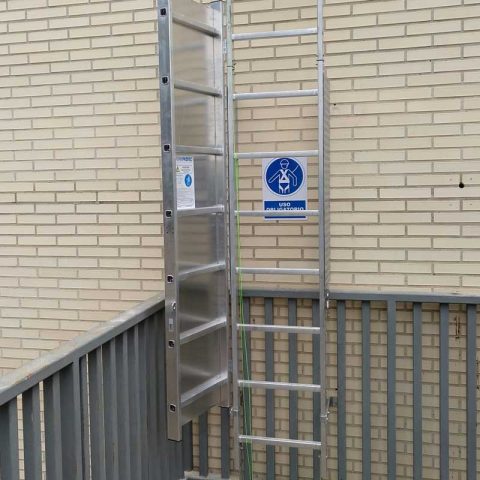

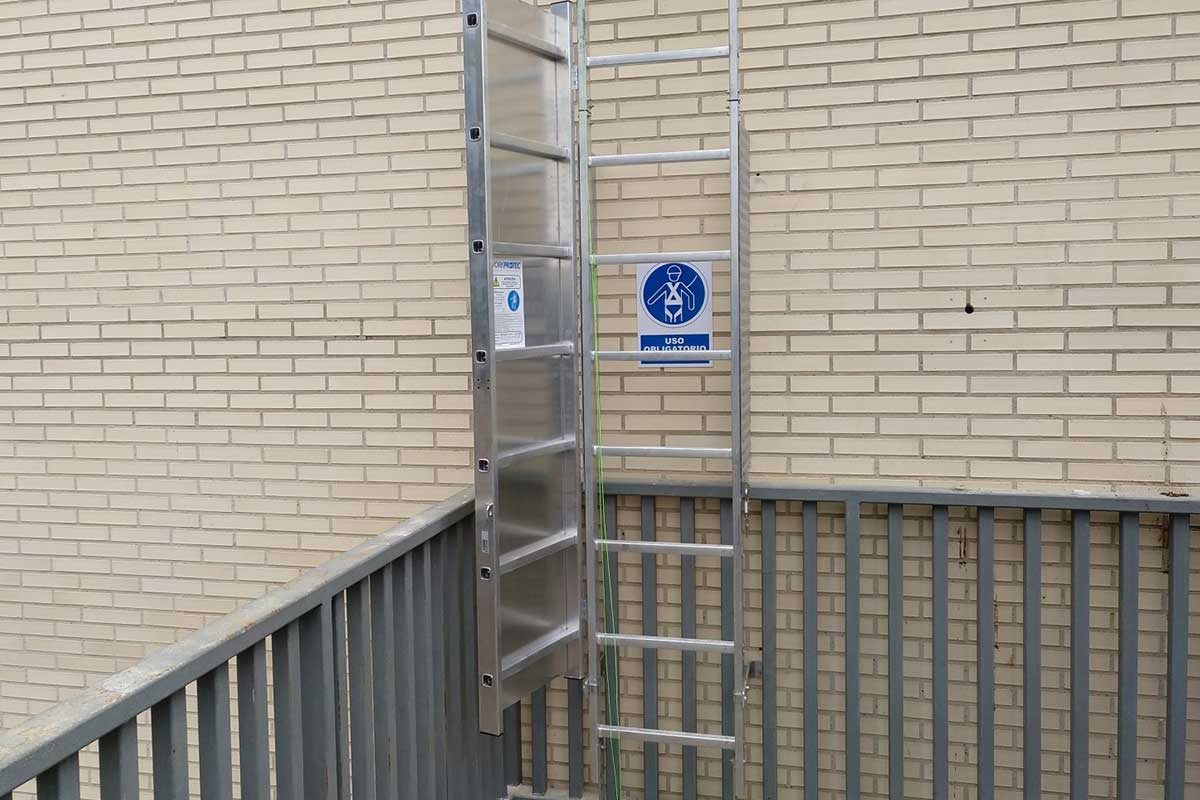

  • Bloqueo de acceso con cierre en ambas escaleras de acceso vertical (colegio de niños).
  • Sistema anticaídas mediante punto de anclaje EN 795-A + dispositivo retráctil EN 360 para uso vertical.
Consideraciones

Las escaleras de acceso vertical instaladas en el colegio tenían que disponer de todos los elementos de seguridad y protección tanto para los usuarios y personal de mantenimiento como control de acceso y protección frente a los niños.

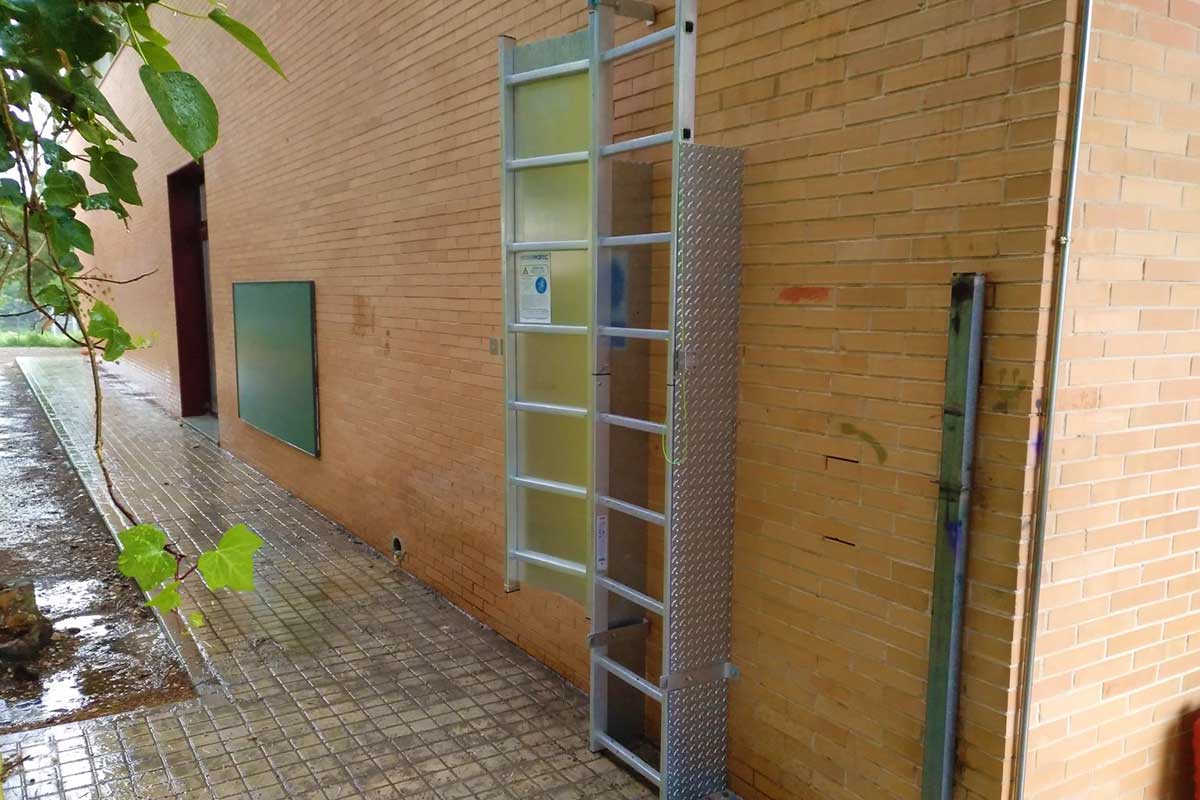

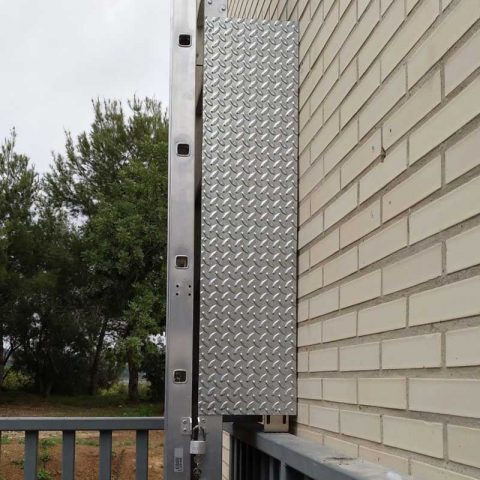

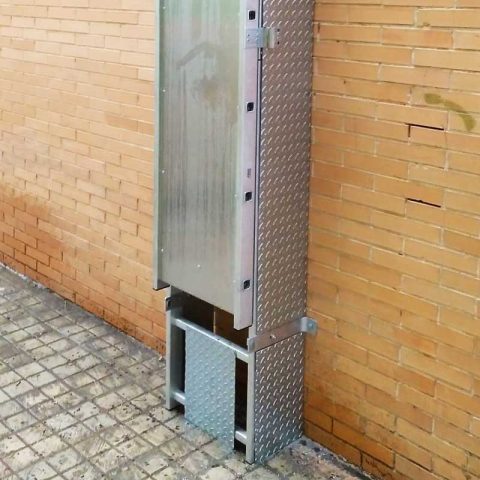

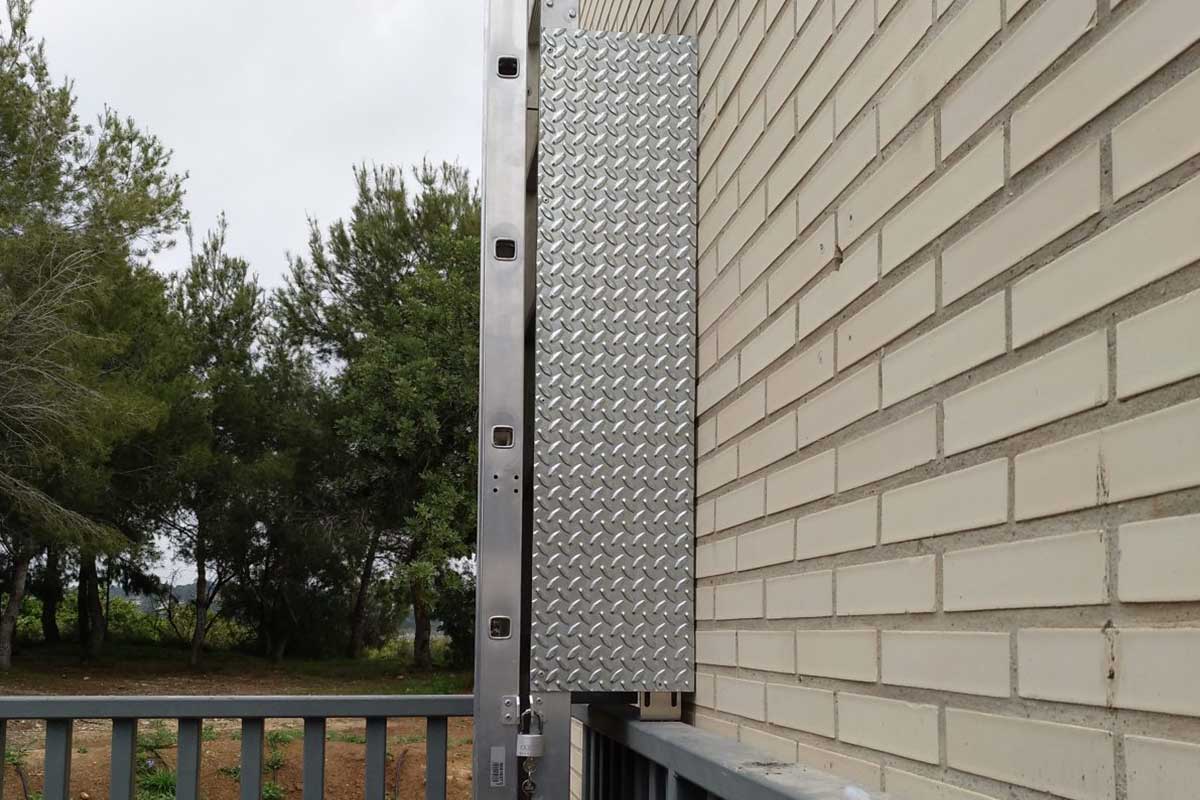

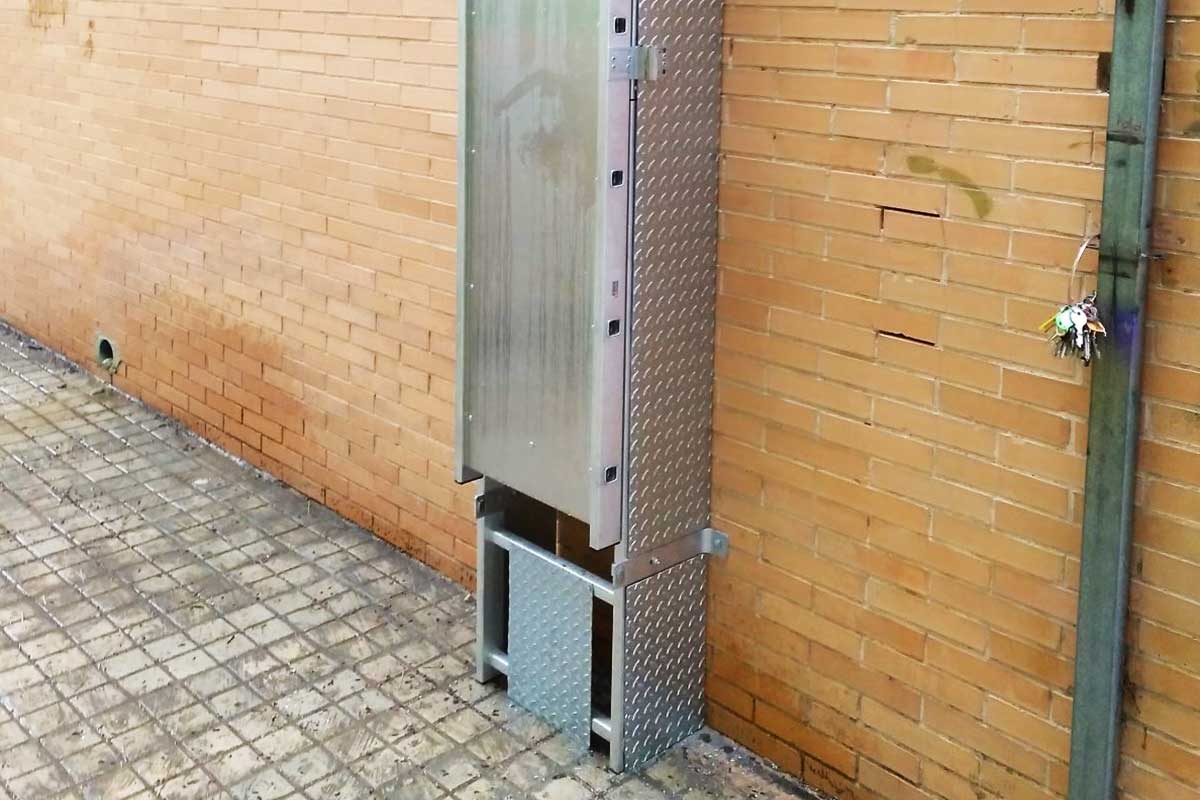

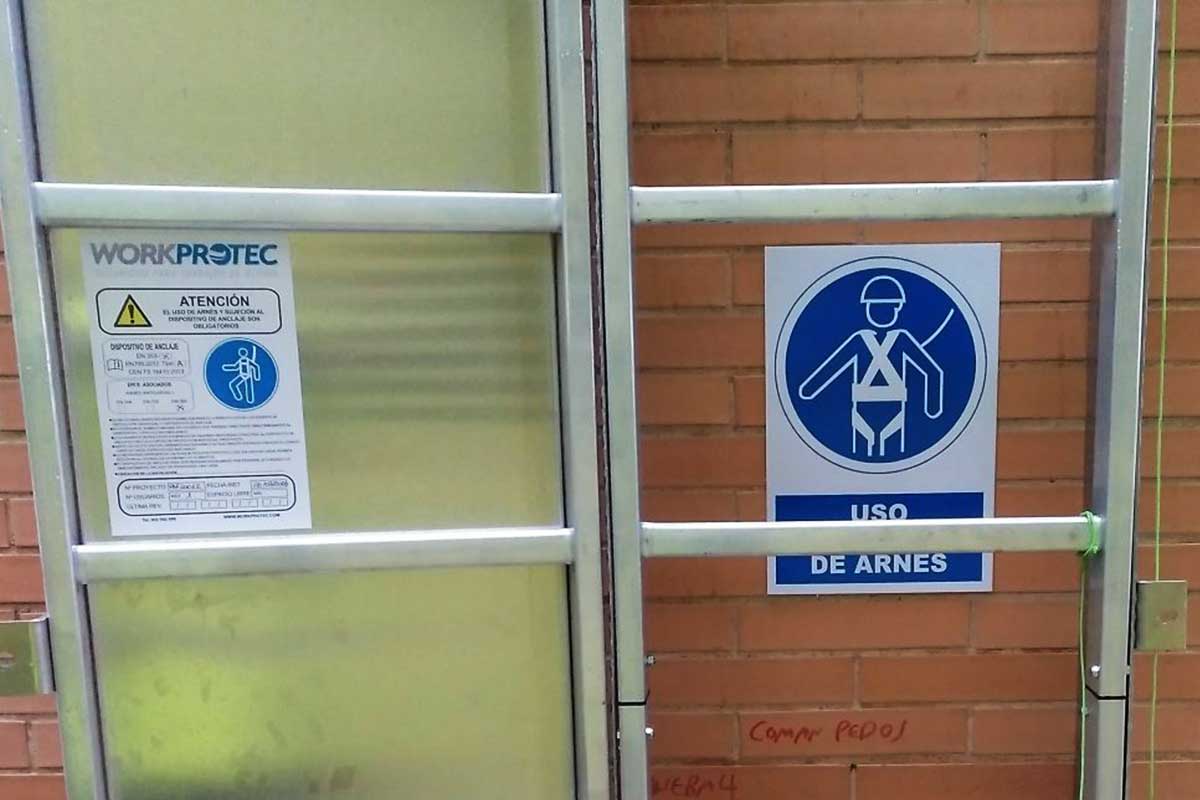

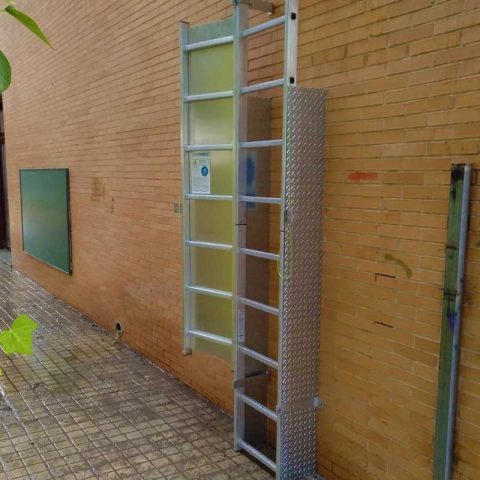

Es por ello que se ha dispuesto un Bloqueo en el Acceso a las propias escaleras, suplementando chapas metálicas en los laterales entre la escalera y la pared (hueco de 180 mm) y por su parte inferior, evitando de este modo que los niños más pequeños tuviesen acceso al interior de las escaleras por los huecos existentes.

Sistema anticaídas elegido

Este tipo de escaleras de acceso vertical no disponen de ningún sistema anticaídas y la propia protección dorsal no es suficiente para proteger una caída de los usuarios, pese que a la mayoría de usuarios piensa que es suficiente.

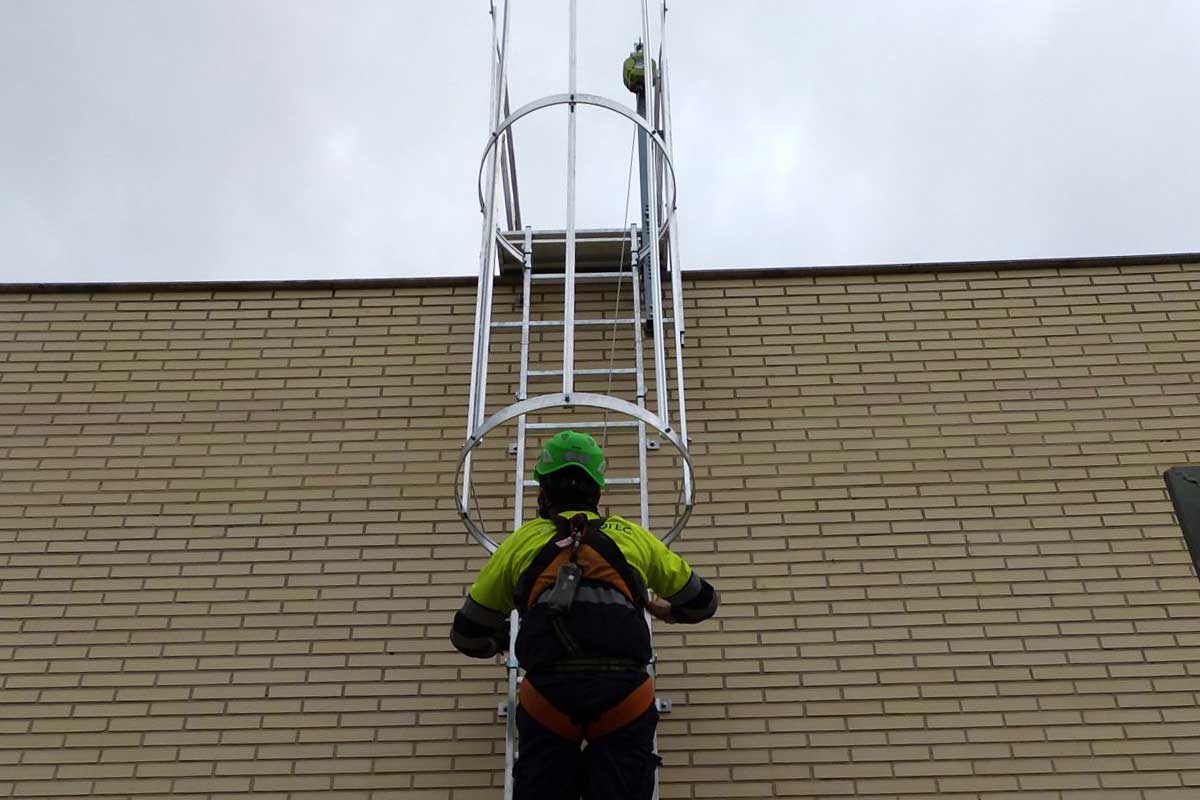

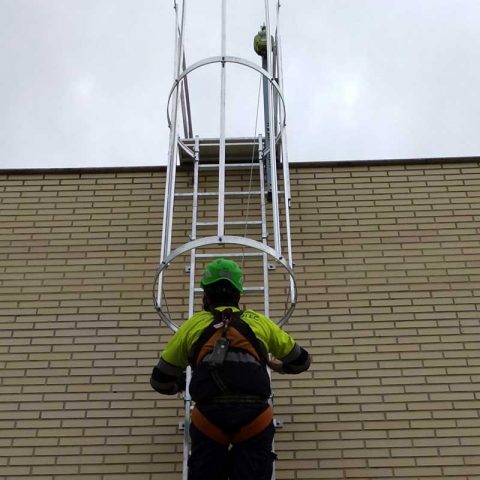

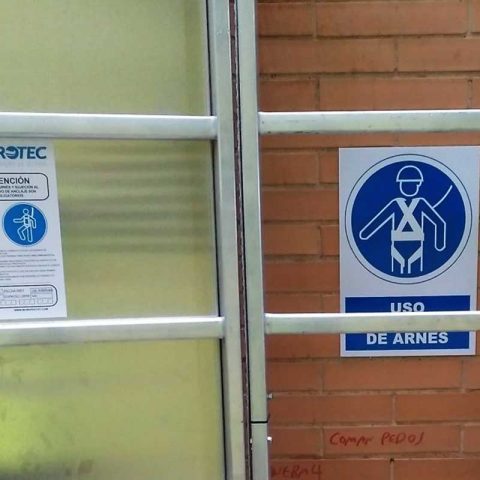

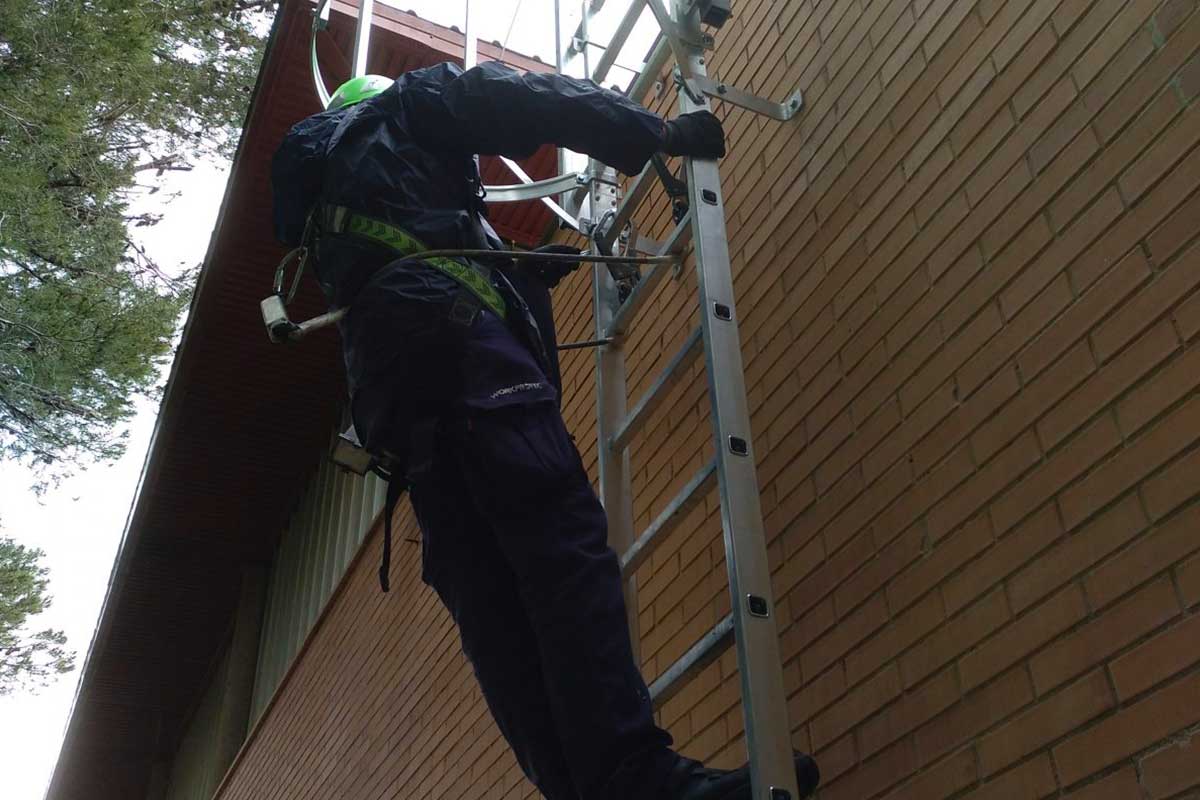

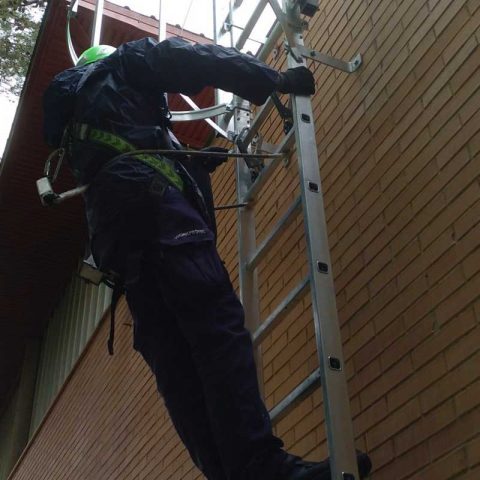

La progresión por este tipo de escaleras se debe realizar con los equipos de protección individuales (EPIs) apropiados como son un arnés anticaídas EN 361, y eslingas dobles con absorbedor de energía EN 355, de tal manera que el usuario esté conectado a la estructura de la escalera a la altura de cada peldaño conforme va progresando por ella (prohibido anclarse a los peldaños ya que son de aluminio y estos no resisten las cargas de una caída), pero este es un tema de formación en trabajos en altura que abordaremos en otra ocasión.

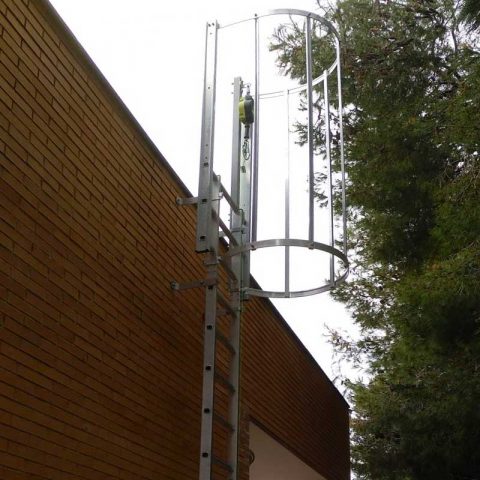

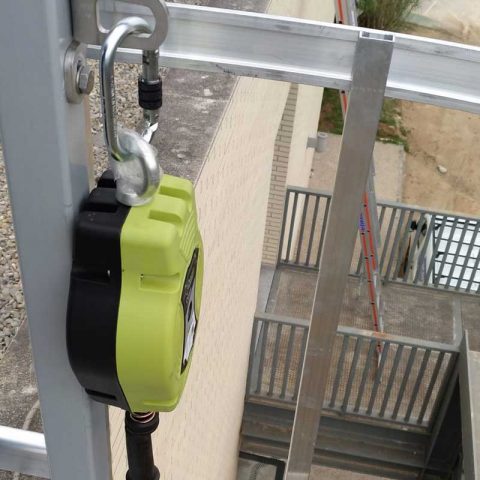

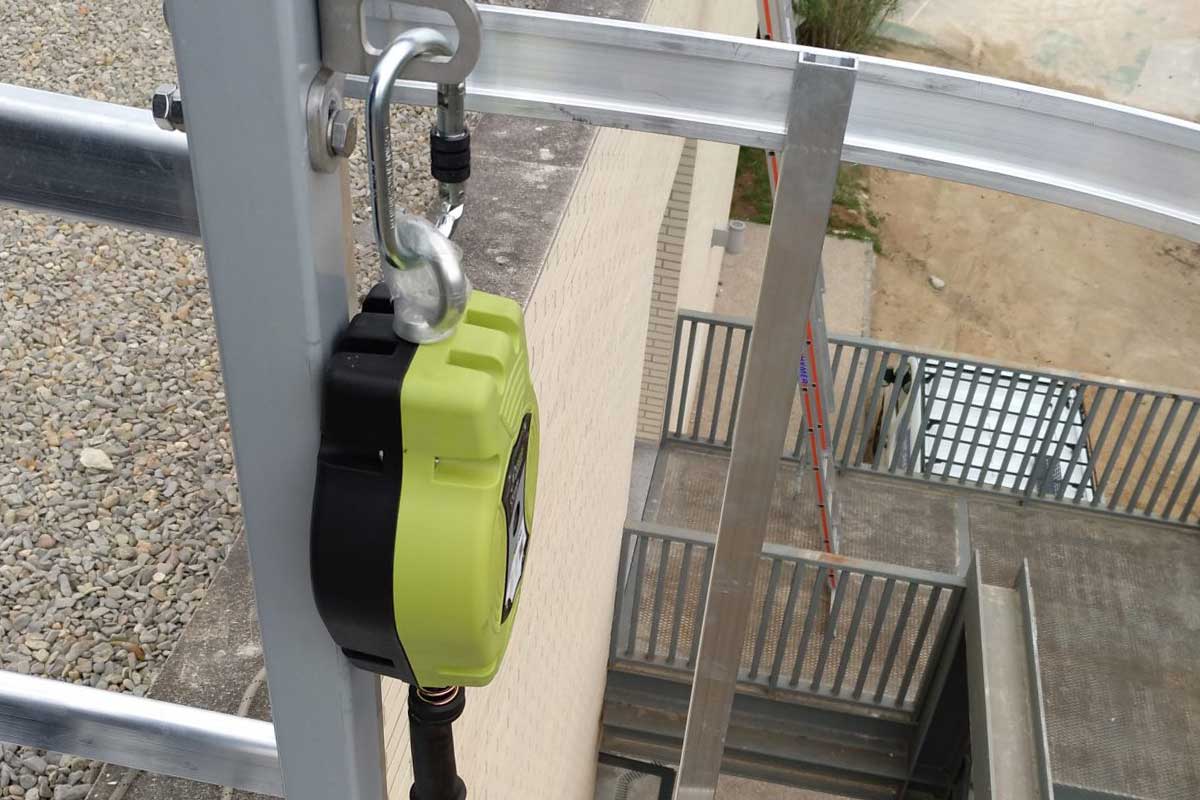

Como sistema de seguridad anticaídas instalado, hemos optado por instalar un punto de anclaje EN 795 Tipo A + barra extensible, con un dispositivo anticaídas retráctil conforme norma EN 360 para uso vertical y de la longitud adecuada a cada escalera. Dispone de un cordino llamador para poder bajar el extremo del retráctil para su utilización y posterior puesta en reposo al finalizar el descenso.

Este sistema garantiza una utilización fácil, cómoda y segura por las escaleras verticales fijas cumpliendo con todas las normativas de seguridad y protección en el trabajo y a precios muy reducidos.

Si desea más información contacte con nuestros expertos o acceda a nuestra tienda online especializada.

Si necesitas más información sobre este sistema de seguridad en altura, puedes contactar con nuestro departamento técnico para que te asesoren.
